Cómo acotar sobre nuestro diseño en 3D
En muchas ocasiones, a la hora de documentar nuestros diseños nos encontramos con numerosas complicaciones, sobre todo a la hora de acotar y coger referencias.

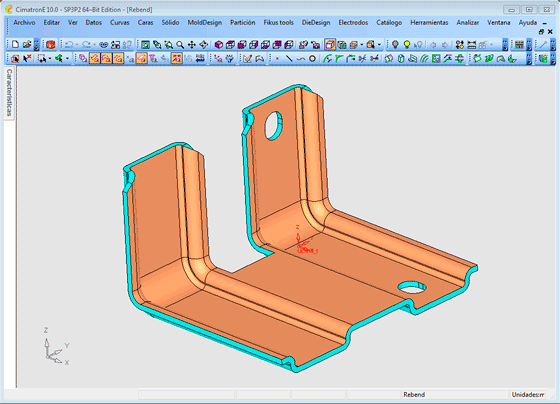

Con Cimatron tenemos la posibilidad de acotar nuestro diseño sobre el mismo 3D, lo que nos resultara más sencillo, ya que podemos manipular la pieza (rotar, desplazar,...) hasta encontrar la referencia adecuada.

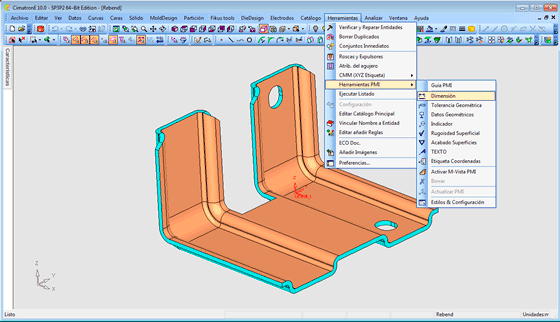

Para ello utilizaremos la función "Dimensión" dentro de las herramientas PMI.

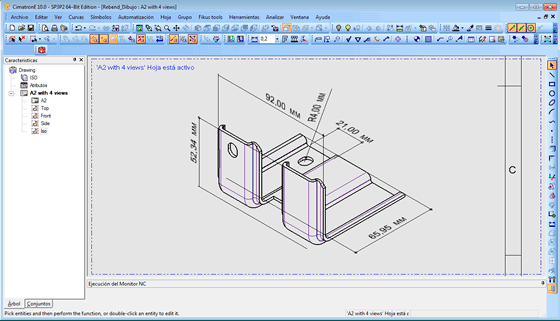

La gran ventaja de esta función es que nos permite exportar estas cotas a nuestro plano en 2D directamente al crear vistas, obteniendo así la documentación necesaria de forma rápida y clara.
Truco por Héctor González
