Bocetar directamente con medidas… ¿es posible?
Los que llevamos mucho tiempo usando Cimatron ya nos hemos acostumbrado a una forma de trabajar en boceto que en un principio nos resultaba un poco "rara". El hecho de tener que dibujar la geometría sin medidas (bocetar) y después acotar para darle su forma y tamaño real a los contornos 2D no parecía lo más óptimo.
Aunque con el tiempo hemos visto que es un sistema bastante rápido, siempre nos puede quedar la sensación de que tenemos que trabajar 2 veces, primero pintar y luego acotar.
Para dar más posibilidades, en versiones anteriores ya se añadió la opción para algunos tipos de geometrías, de crearlas de forma "libre" o "fija", indicando nosotros el tamañpo de la entidad.

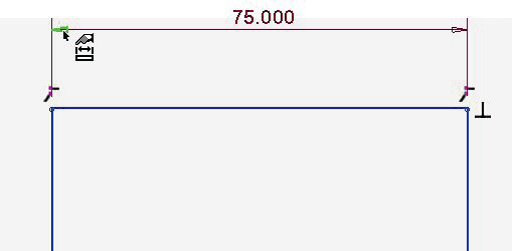

Desde la versión E 10, se ha ampliado el rango de formas, y lo que es más importante, ¡Se acota automáticamente!

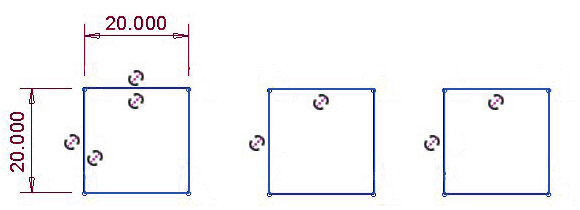

Lo podremos fijar mediante cotas, restricciones o ambas.
Ahora ya podemos realizar las diferentes operaciones para que el diseño de la pieza sea el correcto en el menor tiempo posible.
Truco por Héctor González
