Cómo cerrar regiones abiertas de una pieza
En innumerables ocasiones nos encontramos con piezas sólidas o pieles que debemos cerrar para su posterior mecanizado o modificación.
Lo más habitual en estos casos ha sido siempre hacerlo de forma manual, definiendo nosotros los contornos cerrados y posteriormente tapando dichas zonas mediante las funciones clásicas de superficies: región, malla, unión,…
En algunos casos específicos y siendo un usuario experimentado hemos podido utilizar otras funciones más avanzadas que encontramos dentro del menú "caras/modificar", como pueden ser la función "bordes" o por "boceto". Con dichas funciones, los resultados obtenidos son casi siempre satisfactorios pero nos requieren un trabajo extra de ajuste, lo que, a la larga nos ralentiza el proceso de diseño de la pieza.
Para solventar esta necesidad y hacerlo de manera rápida y precisa, ha nacido en Cimatron la función "Cerrar Regiones Abiertas". Esta función nos permite cerrar estas zonas con un solo click de ratón, obteniendo resultados precisos y siempre adaptados a las superficies adyacentes para evitar posibles marcas en su posterior fabricación.

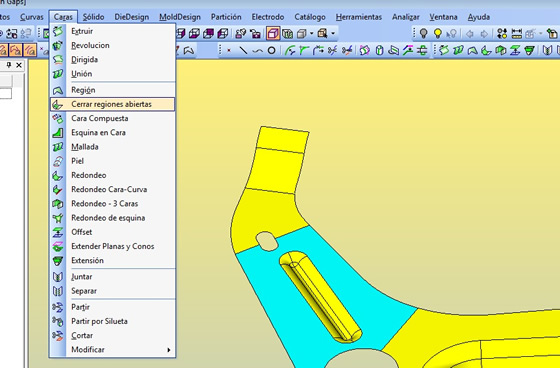

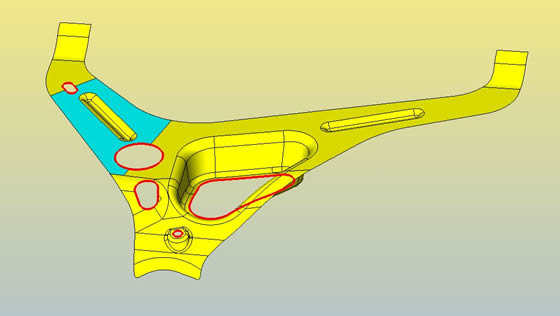

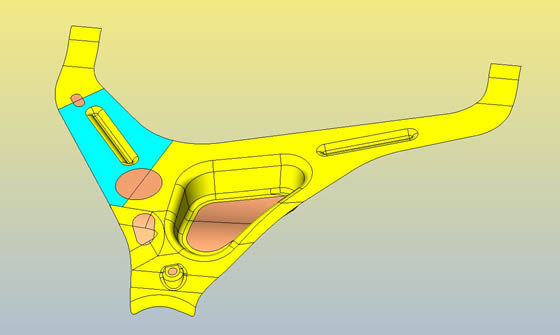

Los pasos son sencillos. Entramos en la función y seleccionamos uno de los contornos de la zona a cerrar. Cimatron automáticamente nos seleccionará todo el contorno y al "aceptar" nos cerrará la zona.

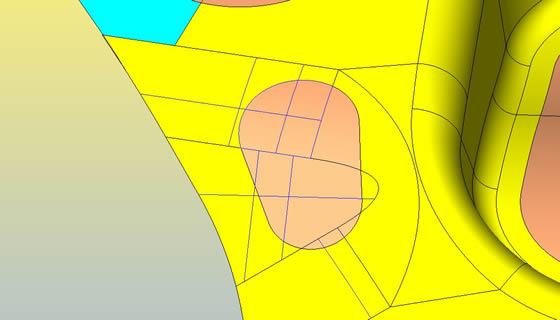

>Cabe destacar que esta función no solo nos cerrará la zona sino que nos creará tantas superficies como sean necesarias para mantener la estructura interna, dirección y matemática de las superficies, tal y como apreciamos si extraemos las curvas isoparamétricas de las superficies.
Truco por Héctor González
