Como realizar un postizo en una placa rápidamente y ordenada dentro del ensamble
Unas de las operaciones que nos ocupan más tiempo en el momento de gestionarla, es la creación de un postizo, la extracción del mismo hacia un fichero y la posterior colocación en la parte del ensamble deseado, a continuación veremos como con una sola orden, podemos realizar todos los pasos que conlleva la realización, extracción y colocación de un postizo en cualquier tipo de pieza.

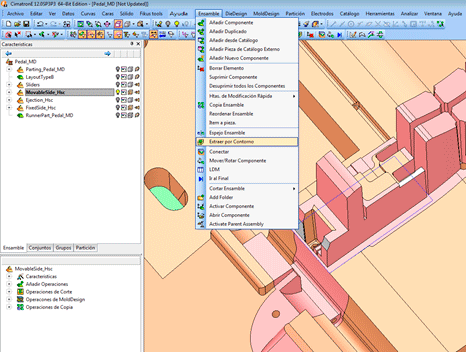

Al seleccionar la orden "Extraer Contorno", nos pide que selecciones un objeto y una curva compuesta o boceto que tengamos realizado, y al seleccionarlo, nos sale las diferentes opciones para gestionar la creación, extracción y colocación del postizo.

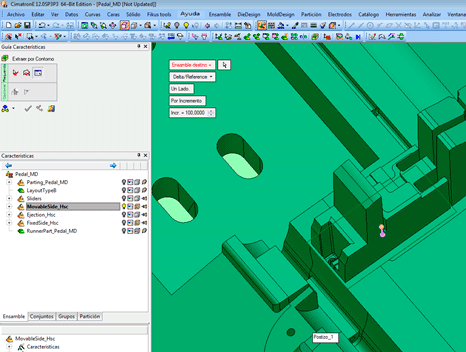

Pinchamos en el árbol de ensamble donde quedamos que se coloque el postizo, le damos el nombre que deseamos al postizo y al aceptar con la profundidad en las 2 direcciones (a partir del plano donde tengamos colocado el boceto), obtendremos el postizo deseado.

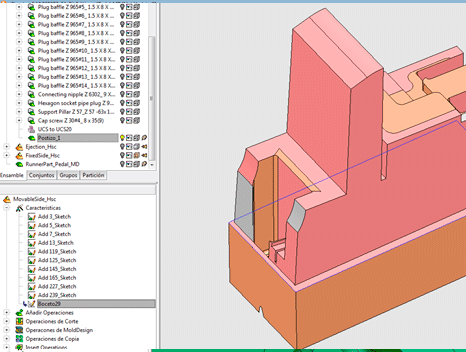

Aquí tenemos el postizo_1, creado, dividido y colocado en la zona del ensamble que hemos deseado.

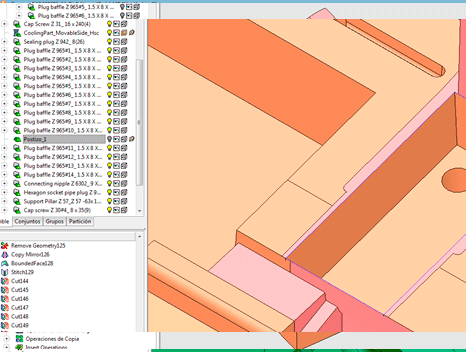

Y aquí podemos comprobar, como queda el alojamiento del postizo creado automáticamente en la placa de la cual lo hemos extraído.
Truco por Joan Vallespí
