Cómo guardar los parámetros de un proceso para usarlo en otros ficheros

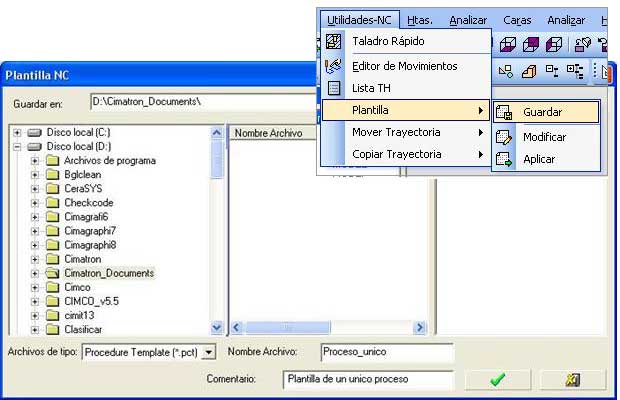

Como muy bien sabéis todos, en el modulo de mecanizado, Cimatron nos permite guardar una secuencia de trayectorias para aplicar en diferentes geometrías susceptibles de ser trabajadas con similares estrategias de mecanizado. En este caso guardamos una plantilla multiproceso (*.mtt) que luego aplicamos generándose toda la secuencia de mecanizado. Sin embargo puede interesarnos aplicar esta misma filosofía a procesos individuales (*.tpt), que también pueden ser guardados en forma de plantillas, nombrados e identificados acorde a lo que queremos que realicen:
Con estos pasos conseguiremos una plantilla que contiene un único proceso de mecanizado, con los parámetros que hemos considerado oportunos, estilo de mecanizado, avances, herramientas, offset, etc adaptados a una maquina o material, exclusivamente para un tipo de proceso. Pensemos, por ejemplo, en los mecanizados de electrodos, donde offset, chispa y orbitación se aplican en procesos individuales.

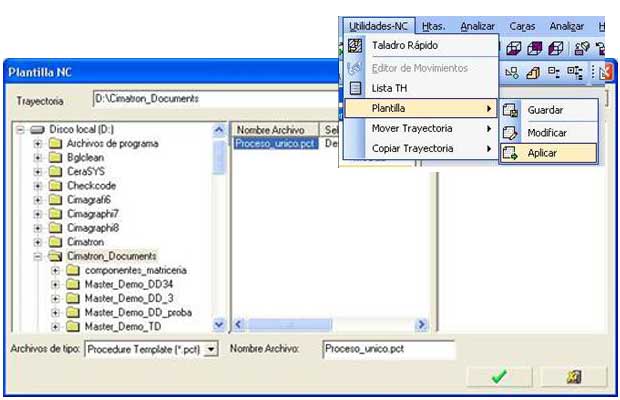

Ahora puedo llamar a los procesos individualmente y configurar el mecanizado por completo a voluntad, utilizando plantillas de procesos individuales que, además, puedo identificar fácilmente por sus nombres.
Truco por Joan Vallespí
