Cómo incluir un texto o un anagrama en una superficie con forma
Por supuesto, disponemos de la opción WRAP, pero muchas veces se nos torna molesta y poco útil.
Lo que vamos a hacer es muy sencillo. Vamos a basarnos en la versatilidad de las operaciones con superficies que dispone Cimatron para insertar nuestro texto o anagrama.

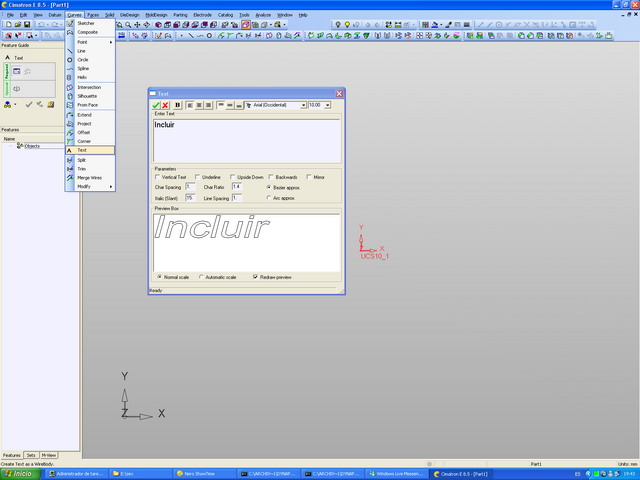

Lo primero es escribir dicho texto o transferir el anagrama en un fichero de geometría.
A continuación haremos un boceto y añadiremos como geometría de boceto al texto o anagrama anterior. Debe tener un mínimo de volumen.

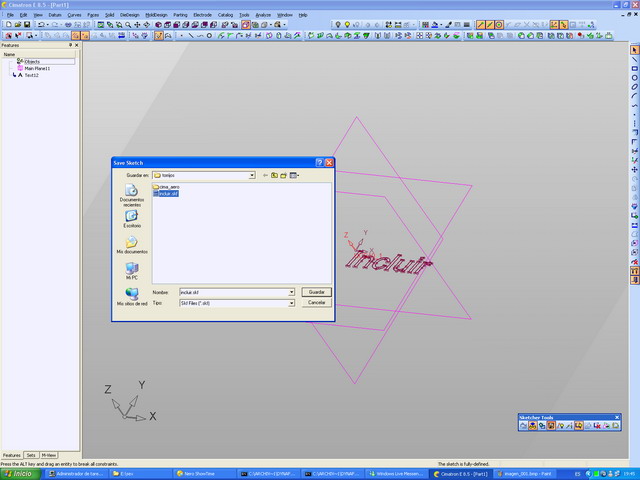

Lo exportaremos desde dentro de la función boceto como un fichero skf.
A continuación entramos en el fichero de geometría y editamos la superficie que deseamos en la opción modificar boceto de la superficie.

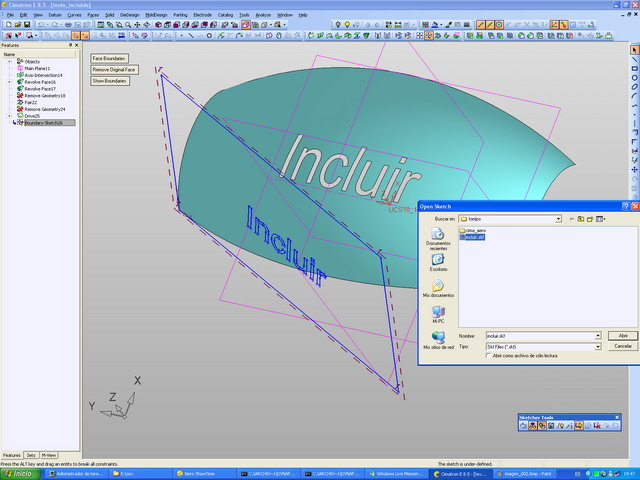

Importamos el fichero skf y dinámicamente, si ello es posible, nos irá apareciendo el texto o anagrama sobre la superficie.

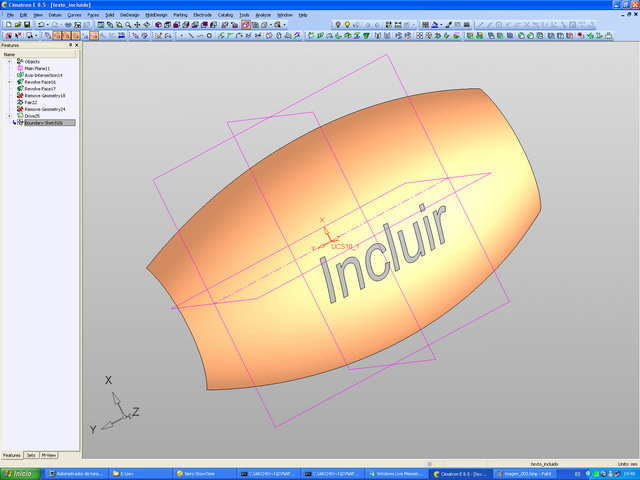

Una vez conformes con la posición y postura, salimos, y el texto ya se encuentra ahí donde deseábamos.
Truco por Víctor Gutiérrez
