Fikus Hilo: Módulos de automatización

Descubre un nuevo nivel de automatización en electroerosión por hilo

Los departamentos de investigación y desarrollo de Metalcam y GFMS han estado trabajando coordinadamente para ofrecer una nueva serie de módulos para las máquinas AgieCharmilles CUT y VISION que aumentan la automatización y el control en el mecanizado de electroerosión por hilo. Con Fikus Visualcam tendrás un control completo de las nuevas características de la máquina con su programación directa. Utilizando estas nuevas herramientas de software, aumentará la productividad gracias a los mayores niveles de automatización.

Nuevos módulos

• ASM - Automatic Slug Management es una nueva función de gestión automática de retales, que nos permite eliminar los retales automáticamente, tan pronto como el corte de desbaste haya terminado
• ASW - Automatic Slug Welding es una nueva función de cordón de soldadura que podemos usar como alternativa al corte convencional de remanentes
• AB - Alignment Basic. Macros de alineación automática de la pieza para configurar la posición de la pieza en el plano XY usando el cable
• A3D - Alignment 3D. Macros de alineación automática de la pieza para configurar la posición de la pieza en el espacio 3D usando el palpador
• AR - Renishaw. Macros de nivelación automática de piezas para configurar la posición de la pieza en el espacio XY y 3D utilizando la sonda de Renishaw
• TBI - Turn and burn Indexed. Corte posicional (indexado) usando el accesorio rotativo. También conocido como "Girar-luego-quemar". Programación como cualquier otra operación de EDM pero moviendo el eje rotativo entre las operaciones.

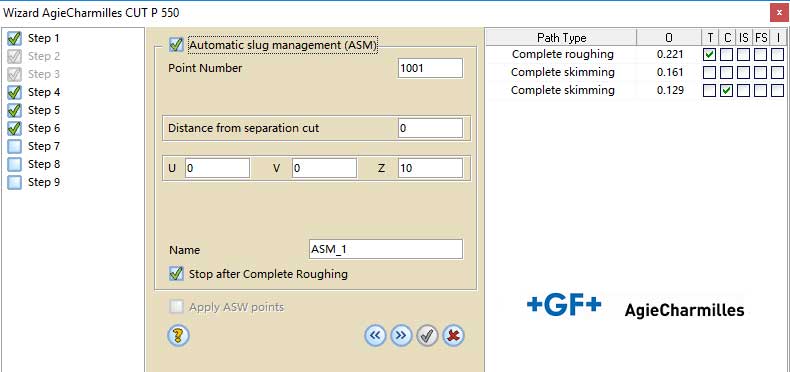

ASM - Gestor Automático de Retales

La Gestión Automática de Retales (Extractor de Retales) es una nueva opción que permite eliminar automáticamente los retales en el momento en que se realiza el trabajo de desbaste. El remanente se extrae de la parte superior de la pieza de trabajo y se coloca en un portabobinas (depósito). Con esta nueva característica de automatización, se reducirá la intervención manual y el tiempo total de procesamiento, lo que aumentará la productividad.

ASW - Microsoldadura Automática de Cordones

La microsoldadura automática de cordones es una nueva función que le permitirá elegir una forma diferente de sujetar la pieza y extraer el retal. Puedes usarlo como una alternativa al corte convencional de remanentes. Fija la pieza con el mismo hilo usado para el corte. Un gran pulso especial derretirá el alambre en la sección superior de la pieza. Cuanto más alto sea el pulso, mayor será la altura del depósito.

La matriz puede ser fijada en cualquier lugar de la trayectoria durante su corte principal. Para extraer el núcleo al final del corte principal es suficiente con un simple golpe. Los usuarios pueden usar ASW en lugar del típico corte de remanente para lograr una mejor calidad de superficie.

La función de Microsoldadura Automática de Cordones se reduce el tiempo de procesamiento hasta un 10% y la intervención manual hasta un 90%.

AB - Alineación Básica

Permite garantizar la posición correcta de la pieza, que es vital para obtener un resultado completamente exacto de su mecanizado. Con las macros de alineación automática de piezas puede configurar la posición de la pieza en el plano XY utilizando el hilo y ayudar al operario a corregir el sistema de coordenadas desde el sistema de coordenadas de referencia.

Esta rutina de sondeo 2D puede ser usada para identificar el punto de inicio del programa y determinar la ubicación y tamaño de las características de las piezas.

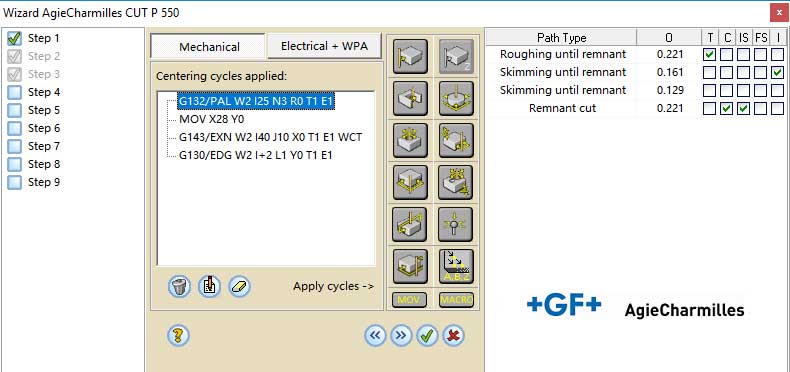

A3D - Alineación 3D

Control avanzado y automatización. Para asegurar la precisión en grandes herramientas de troquelado múltiple, utilice las Macros de Alineación Automática de Piezas para configurar la posición de la pieza en el espacio tridimensional utilizando una sonda de contacto. Esta función corregirá posibles desalineaciones; el ciclo consiste en tocar la pieza en el nivel z en 3 puntos para identificar la posible desalineación y encontrar el nuevo ángulo del plano. Con el módulo de configuración A3D se puede lograr una extraordinaria precisión de palpación de ±2 μm.

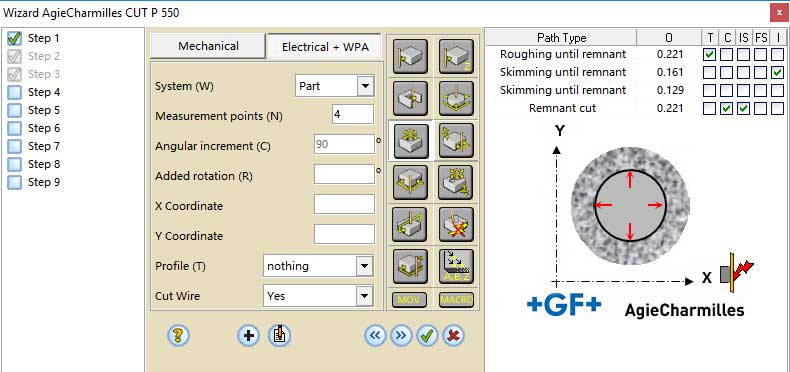

AR - Renishaw

Con los ciclos de sondeo AR puede establecer automáticamente la alineación y el tamaño de la pieza y el electrodo para restablecer el sistema de coordenadas y calcular compensaciones de trabajo en 2D o 3D. Dispone de macros de alineación automática de piezas para configurar la posición de la pieza en el espacio XY y 3D mediante una sonda Renishaw.

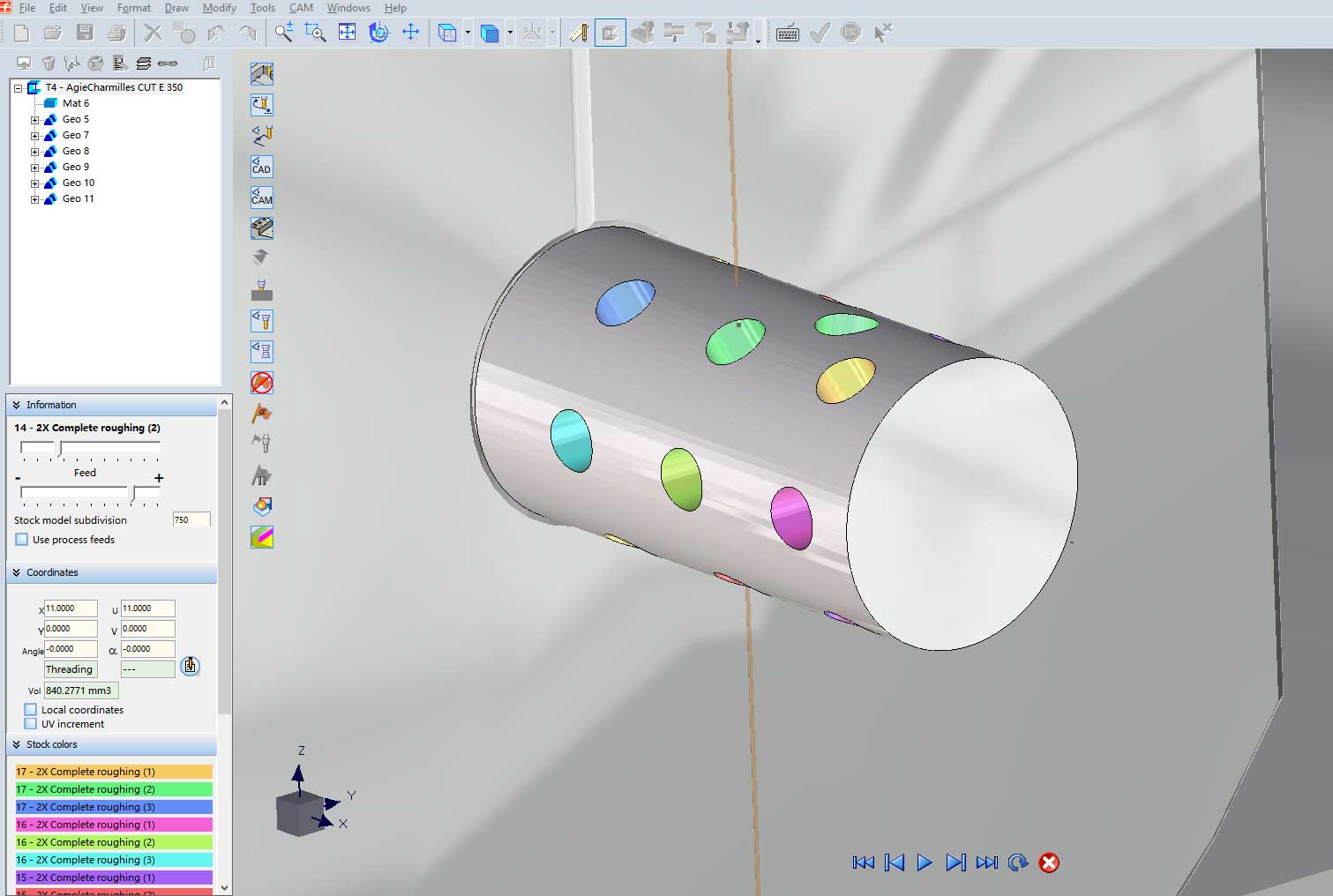

TBI - Turn and burn Indexed (Girar y Quemar Indexado)

Actualice las posibilidades de su máquina de electroerosión por hilo con el nuevo módulo de Turn and Burn (Girar y Quemar). Este nuevo módulo permite el corte posicional (indexado) utilizando el accesorio rotativo. También conocido como Turn-then-burn (Gira y después quema), se programa como cualquier otra operación de EDM pero moviendo el eje rotativo entre las operaciones.

Con el nuevo módulo de Girar y Quemar podrás erosionar todo el material que debe ser cortado con cada pasada de desbaste y acabado. Ya no es necesario tornear el material en un torno, enviarlo a tratamiento térmico (que puede distorsionar la pieza mecanizada) y, luego, ponerlo en la máquina una vez más para operaciones adicionales de mecanizado o rectificado. Girar y Quemar permite tornear con precisión el material endurecido en un solo ajuste, mejorando la precisión y reduciendo el coste total de fabricación.
