Truco en Fikus Fresa
Mecanizando cajeras abiertas en una pieza 3D
Al mecanizar una pieza diseñada mediante superficies tenemos siempre dos estrategias disponibles: Realizar un desbaste y un acabado de superficies o bien utilizar estrategias de mecanizado 2D. La primera es mucho más rápida de realizar en el CAM, pero menos eficiente en máquina. Las estrategias de mecanizado 2D optimizan mucho más el rendimiento de la máquina. Y si va a ser esta última nuestra estrategia de mecanizado, nos vamos a encontrar con muchas "cajeras abiertas". ¿Cómo las definimos y cómo las mecanizamos? A continuación vamos a verlo con un ejemplo.
- Activaremos el módulo de CAM de Fresa.
- Crearemos una Nueva trayectoria (Valores definidos por el usuario).
- Clicaremos sobre el icono de Contornos 2D en Pieza dentro de la barra principal de CAM. (Después de definir los valores definidos por el usuario).

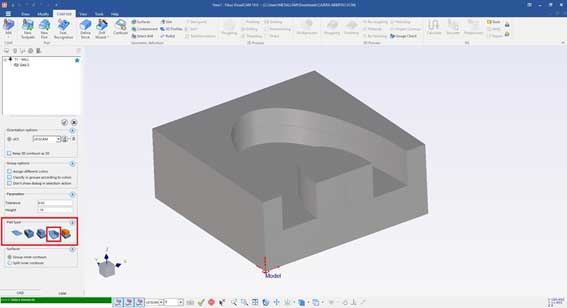

- Seleccionaremos la función de Cajera Abierta que aparece en - Tipo de pieza -, tal y como se muestra en la imagen inferior.
Selección de los elementos que forman el contorno 2D que componen la Cajera abierta:
- Desactivaremos los filtros dejando activo el Filtro de Superficies

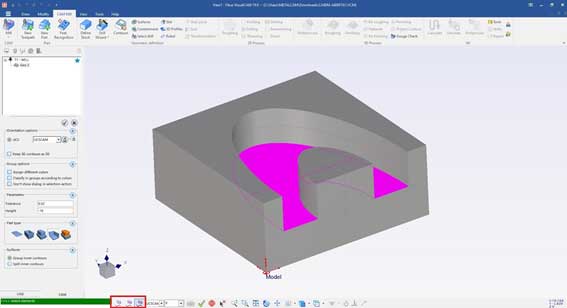

en la barra de Estado. - Seleccionaremos la superficie clickando sobre la cara tal y como aparece en la imagen.
- Confirmaremos la selección mediante botón central. De esta manera todo el contorno formado por la superficie seleccionada será definida cómo el contorno 2D.
Selección de los tramos cerrados que forman el contorno 2D que componen la Cajera abierta:
- Desactivaremos el Filtro de Superficies y activaremos el Filtro Alámbrico
. - Seleccionaremos por ventana toda la pieza en 3D.
De esta manera tenemos seleccionado todo el contorno 2D definido en el paso anterior de selección de elementos.
- Deseleccionaremos los elementos de los tramos abiertos, presionando la barra espaciadora y seleccionando las entidades.
- Confirmaremos la selección mediante botón central de esta manera finalizaremos la funcón de Contornos 2D.
Una vez llegados a este punto sólo nos faltara definir la altura de la cajera. El Nivel de contorno será el valor de la altura correspondiente del plano que coincide con la parte inferior de la cajera. Este valor queda definido automáticamente en este tipo de cajeras.
Para definir la Altura de la cajera:
- Desactivaremos el Filtro Alámbrico y activaremos el Filtro de contornos de las superficies:
. - Activar con el cursor el área blanca de entrada de datos del campo de Altura.
- Seleccione elemento (cualquiera) del contorno superior que define la altura de la cajera abierta.

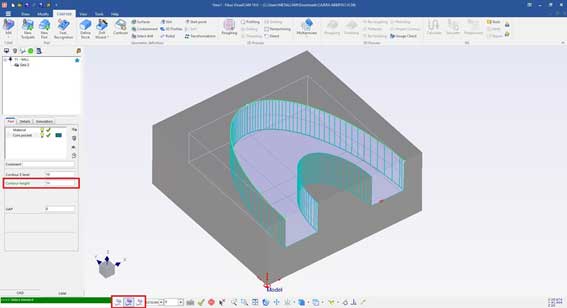

Una vez definida la altura de la cajera manualmente (altura de valor 20) entonces encontramos el siguiente resultado.
Aplicar un proceso de desbaste y calcular su trayectoria:
- Clicaremos sobre el icono de Desbaste en Procesos, dentro de la barra principal de CAM.
- Configuramos las opciones según las preferencias de usuario.
- Seleccionamos el proceso de desbaste ya definido por el usuario.
- Seleccionamos la opción Calcular en CAM dentro de la barra principal de CAM o clicando sobre el proceso en el botón derecho del ratón aparecerá un desplegable donde se puede escoger esta opción.

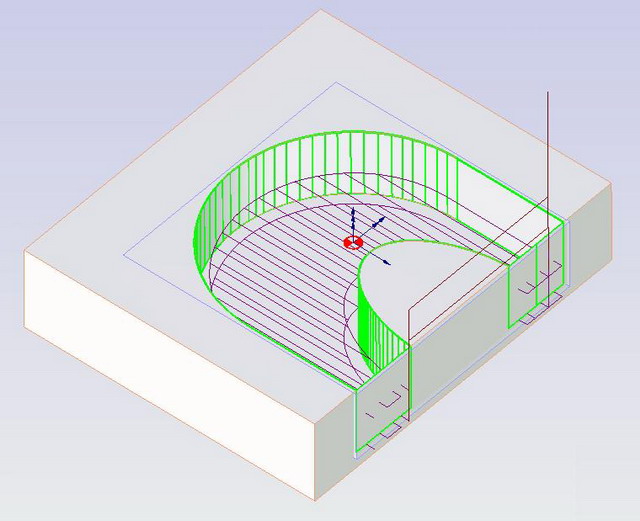

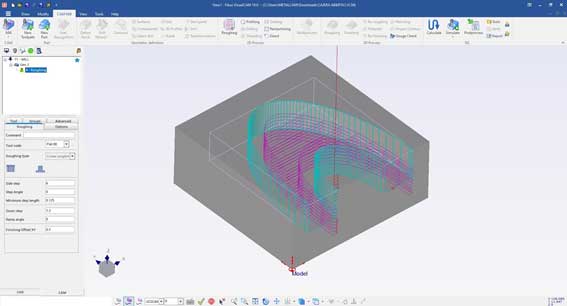

Según nuestras preferencias la trayectoria calculada tendrá una apariencia similar a la siguiente captura:
De esta manera habremos definido de una forma rápida una cajera abierta en una pieza 3D.
Truco por Joan Ginabreda
