Cortar con erosión de hilo una sección de pieza 4X a media altura en el software CAD-CAM Fikus
El truco consiste en convertir uno de los contornos a 3D para así poder modificar las alturas de los contornos enviados a la maquina.
Si tenemos que hacer un anillo de altura 20mm que encaje en una pieza de altura 100mm a 30mm de su base y seleccionamos los dos contornos de la misma, a la maquina le estaremos indicando que trabaje con un régimen de erosión superior al deseado, y la calidad de la pieza final no será la deseada.

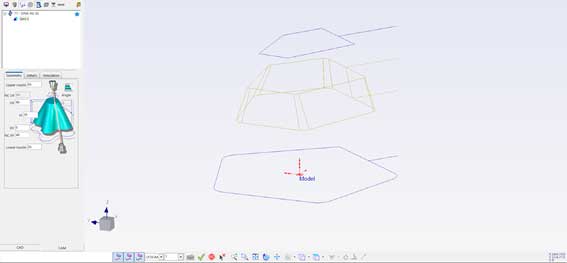

Pero si los contornos no son planos, es decir, son curvas en 3D, Fikus permite también seleccionarlos y calcula entonces dos nuevos contornos planos que se pueden enviar a la máquina de electroerosión. Fikus permite modificar dinámicamente la altura de los contornos calculados.

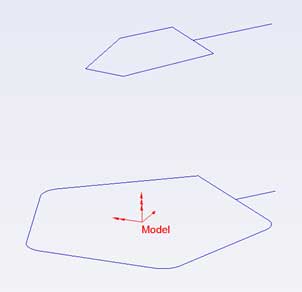

Para poder modificar la altura de los contornos 2D hemos de convertirlos en 3D. Si modificamos algún tramo de uno de estos contornos, desplazándolo en Z, queda convertido en 3D con lo cual, una vez seleccionados los dos contornos XY y UV podemos modificar los valores de las alturas de los contornos a enviar a la maquina.
