Truco de programación de Fikus
Cómo recuperar la geometría de un programa ISO existente
Muchas veces nos puede ser necesario recuperar la geometría de un programa de máquina existente, sea porque hemos de hacer un cambio en un programa antiguo o incluso para comparar esa geometría con la originial del CAD. ¿Tenemos alguna forma rápida de realizar esa tarea?
Para hacerlo en Fikus debemos seguir los pasos siguientes:
1. Abrir el programa ISO con el editor de programas FICEDW, incluido en Fikus.
2. Ir al menú edición y seleccionar todo el programa.

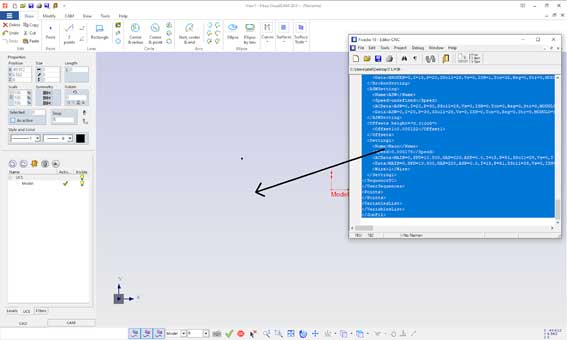

3. Con todo el programa seleccionado pincharemos sobre el texto y SIN SOLTAR el ratón lo arrastraremos sobre la pantalla de fikus.

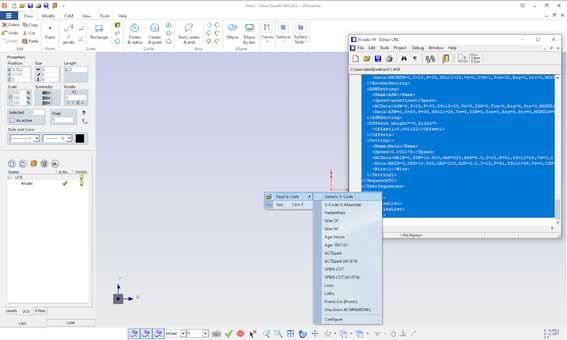

4. Automáticamente se mostrará un menú flotante que nos pedirá si deseamos leer el programa CNC o crear un texto. Si seleccionamos la primera opción, nos mostrará los diferentes formatos de programa CNC que tengamos configurados en nuestro sistema.

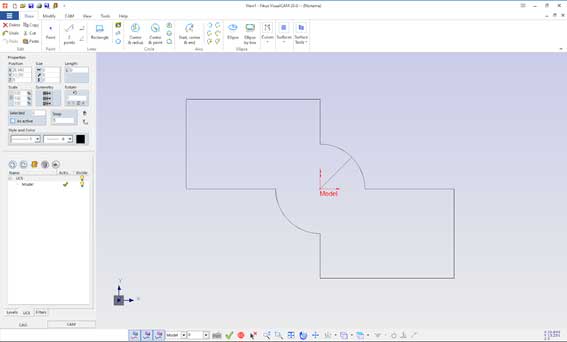

5. En el momento que seleccionemos la opción deseada, se realizara la lectura del programa CNC y en pantalla nos aparecerá la geometría contenida en el mismo.
Un conocimiento avanzado de las herramientas de CAD, permite al usuario ahorrar tiempo y además no detenerse delante de los nuevos retos que se encuentra en su día a día.
En este caso, aprendemos cómo convertir rápidamente un programa ISO a una geometría CAD dentro de Fikus. Esta puede ser una herramienta muy útil cuando desea editar la geometría CAD que desea programar.
